Panasonic 102031200508 Precision Slide Cam L z Precision Motion Profile dla AVKII AI Machine Pozycja po lewej stronie

Panasonic 102031200508 Precyzyjna kamera przesuwna L do maszyny AVKII AI

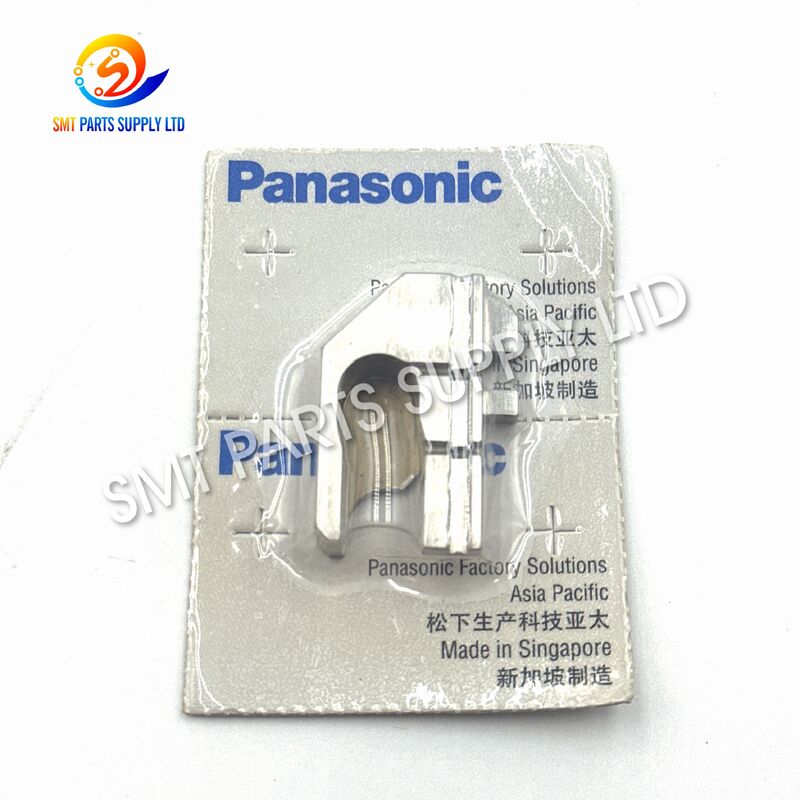

Kamera przesuwna Panasonic 102031200508 Slide Cam L to precyzyjny mechaniczny element ruchu zaprojektowany dla zgodnych urządzeń do automatycznego wprowadzania AVKII i AVK2. Jest powszechnie instalowany w mechanizmie przesuwnym maszyny, gdzie jego ukształtowana powierzchnia robocza pomaga prowadzić i kontrolować powtarzające się ruchy mechaniczne podczas operacji przetwarzania komponentów.

Krzywka przesuwna musi zapewniać dokładny kontakt, kontrolowany przesuw i spójne pozycjonowanie w trakcie ciągłych cykli produkcyjnych. Zużycie, uszkodzenie powierzchni, nieprawidłowe ustawienie, zanieczyszczenie lub nieodpowiednie części zamienne mogą powodować nieregularny ruch, zwiększony opór, nietypowy hałas, błędy pozycjonowania lub nieoczekiwane zatrzymanie sprzętu.

Numer części 102031200508 jest powszechnie identyfikowany jako lewa strona Slide Cam L i może być również określany jako CAM (SLIDE) lub MTPA018383AA w niektórych rejestrach części. Odpowiednia prawa krzywka przesuwna jest zwykle kojarzona z numerem części 102031200108 lub MTPA018384AA.

Aby złożyć zamówienie, klienci powinni sprawdzić model maszyny, numer seryjny maszyny, pozycję zainstalowania, numer oryginalnej części, kształt fizyczny, punkty mocowania i zdjęcia starych komponentów.

Slide Cam L służy jako element kierujący ruchem w kompatybilnym mechanizmie automatycznej maszyny wprowadzającej. Jego profil roboczy współdziała z odpowiednimi rolkami, sworzniami, dźwigniami, prowadnicami lub elementami ślizgowymi, przekształcając ruch wejściowy maszyny w kontrolowany ruch mechaniczny.

Podczas normalnej pracy krzywka pomaga mechanizmowi poruszać się po określonej drodze. Ta kontrolowana ścieżka jest ważna, ponieważ automatyczny sprzęt do wprowadzania wykonuje powtarzające się operacje z prędkością produkcyjną. Nawet niewielka zmiana profilu krzywki, stanu powierzchni, wyrównania lub pozycji montażowej może mieć wpływ na ruch połączonych komponentów.

Kamera przesuwna L 102031200508 może obsługiwać następujące funkcje mechaniczne:

• Prowadzenie powiązanego elementu przesuwnego po kontrolowanej ścieżce.
• Wspieranie powtarzalnego pozycjonowania mechanicznego.
• Przenoszenie ruchu w obrębie mechanizmu wprowadzającego.
• Utrzymywanie skoordynowanego ruchu pomiędzy połączonymi komponentami.
• Ograniczenie niekontrolowanego ruchu bocznego przy prawidłowym montażu.
• Wspieranie stabilnej pracy podczas powtarzających się cykli produkcyjnych.
• Przywrócenie mechanizmu maszyny podczas naprawy lub remontu.
• Zapewnienie jasno zidentyfikowanego zamiennika kontroli zapasów.

Dokładne działanie zależy od konfiguracji maszyny i pozycji montażowej. Przed instalacją klienci powinni zapoznać się ze schematem części oryginalnego wyposażenia i dokumentacją konserwacyjną.

Krzywka przesuwna działa poprzez wielokrotny kontakt z innymi ruchomymi elementami maszyny. Z biegiem czasu na powierzchni roboczej może pojawić się zużycie, wypolerowanie, rowki, ślady uderzeń lub deformacja. Zmiany te mogą zmienić zamierzony ruch mechanizmu.

Prawidłowo dobrana i prawidłowo zamontowana kamera ślizgowa pomaga w utrzymaniu:

Krzywki ślizgowej nie należy oceniać niezależnie. Należy sprawdzić również rolki, sworznie, prowadnice, wały, dźwignie, uchwyty, sprężyny i osprzęt montażowy, ponieważ zużycie jednego elementu może mieć wpływ na cały mechanizm.

Produkcja ciągła powoduje powtarzający się kontakt powierzchni krzywki z powiązanymi ruchomymi elementami. Normalne zużycie może stopniowo zmienić profil roboczy lub wykończenie powierzchni.

Jeżeli krzywka przesuwna, rolka, prowadnica lub podstawa montażowa nie są prawidłowo ustawione, obciążenie styków może skoncentrować się na jednym obszarze. Nierówny kontakt może przyspieszyć zużycie i spowodować nieprawidłowy ruch.

Zatarty, zużyty lub zdeformowany wałek współpracujący może ocierać się o krzywkę, zamiast płynnie poruszać się po jej powierzchni. Wymiana samej krzywki bez sprawdzenia odpowiedniej rolki może spowodować szybkie i powtarzające się awarie.

Wokół mechanizmu przesuwnego może gromadzić się kurz, pozostałości tłuszczu, cząsteczki metalu lub zanieczyszczenia produkcyjne. Zanieczyszczenia mogą zwiększać tarcie i zakłócać normalny ruch.

Zbyt mała ilość smaru może zwiększyć tarcie, natomiast nieodpowiedni lub nadmierny smar może spowodować przyciąganie zanieczyszczeń. Smarowanie powinno być zgodne z procedurą konserwacji producenta maszyny.

Luźne śruby, kołki ustalające lub wsporniki mogą powodować przesuwanie się krzywki podczas pracy. Ruch w punkcie mocowania może mieć wpływ na ścieżkę mechaniczną i uszkodzić pobliskie części.

Wizualnie podobna krzywka może mieć inny profil, grubość, położenie otworu, orientację lub krzywą przesuwu. Zainstalowanie nieprawidłowej części może spowodować zakłócenia lub niedokładny ruch.

Zablokowany element, nieprawidłowa regulacja, uszkodzona prowadnica lub obcy przedmiot mogą spowodować kolizję mechanizmu z krzywką przesuwną i uszkodzenie jej powierzchni roboczej.

Wymiana zużytej lub uszkodzonej krzywki przesuwnej na prawidłowo zidentyfikowaną krzywkę przesuwną 102031200508 Slide Cam L może pomóc w przywróceniu zamierzonej ścieżki ruchu kompatybilnej automatycznej maszyny wprowadzającej AVKII lub AVK2.

Jednak pomyślna wymiana wymaga sprawdzenia całego mechanizmu suwaka. Samo zainstalowanie nowej krzywki bez zidentyfikowania pierwotnej przyczyny awarii może skutkować dalszym nieprawidłowym działaniem lub przedwczesnym zużyciem.

Zalecany proces konserwacji obejmuje:

1. Zatrzymaj maszynę zgodnie z zatwierdzoną procedurą bezpieczeństwa.
2. Potwierdź model maszyny i numer seryjny.
3. Zidentyfikuj pozycję montażową lewej krzywki.
4. Przed demontażem zapisz stary numer części.
5. Sfotografuj oryginalny kierunek montażu i instalacji.
6. Sprawdź starą powierzchnię krzywki i wzór zużycia.
7. Sprawdź odpowiednią rolkę, sworzeń, prowadnicę, dźwignię, wał, sprężynę i wspornik.
8. Oczyść powierzchnię montażową i otaczający ją mechanizm.
9. Porównaj część zamienną z usuniętym elementem.
10. Zamontuj krzywkę we właściwej orientacji.
11. Dokręcić elementy montażowe zgodnie ze standardem wyposażenia.
12. Sprawdź ręcznie luz i ruch mechaniczny.
13. Przed pełną produkcją wykonaj test przy niskiej prędkości.
14. Obserwuj ruch, hałas, wibracje i położenie.
15. Sprawdź ponownie mechanizm po pierwszym cyklu testowym.

Ta kompletna procedura pomaga ograniczyć powtarzające się naprawy i chroni element zamienny przed uszkodzeniami spowodowanymi przez inne zużyte części maszyny.

Główny numer części 102031200508 umożliwia dokładną dokumentację zakupów, konserwacji, przygotowywania ofert, etykietowania magazynów i kontroli części zamiennych.

Produkt jest powszechnie identyfikowany jako Slide Cam L. Wyraźna identyfikacja po lewej stronie pomaga odróżnić go od powiązanej prawej kamery slide.

Ukształtowany profil krzywki ma za zadanie kontrolować ruch połączonych elementów mechanicznych po określonej drodze działania.

Ta część jest powszechnie kojarzona z urządzeniami do automatycznego wstawiania AVKII i AVK2. Weryfikacja specyficzna dla maszyny zmniejsza liczbę błędów przy zamawianiu.

Krzywkę przesuwną można przechowywać w zapasach konserwacyjnych w celu planowanej wymiany, zanim nadmierne zużycie spowoduje zatrzymanie maszyny.

Może obejmować kompletną naprawę mechanizmu ślizgowego wraz z rolkami, sworzniami, prowadnicami, sprężynami, dźwigniami i elementami montażowymi.

Prawidłowo wybrana, wyrównana i zainstalowana krzywka zapewnia płynny i powtarzalny ruch mechaniczny.

Jasno zdefiniowany numer części jest odpowiedni do międzynarodowej dokumentacji zakupów, ofertowania, pakowania i wysyłki.

Dokładne wymiary, gatunek materiału, obróbka powierzchni, twardość i rewizja maszyny powinny zostać potwierdzone poprzez zatwierdzony rysunek, oryginalną próbkę, listę części wyposażenia lub ofertę dostawcy.

Kamera przesuwna Panasonic 102031200508 Slide Cam L jest używana w zgodnych urządzeniach do automatycznego umieszczania podzespołów elektronicznych. Jest to wymagane głównie podczas konserwacji maszyn, naprawy mechanizmów ruchu, wymiany zapobiegawczej lub renowacji sprzętu.

• Produkcja elektroniki użytkowej.
• Montaż elektroniki samochodowej.
• Produkcja tablic kontrolnych przemysłowych.
• Produkcja płytek PCB do urządzeń gospodarstwa domowego.
• Zespół zasilacza.
• Produkcja elektroniki oświetleniowej.
• Produkcja sprzętu łączności.
• Produkcja elektroniki kontraktowej.
• Konserwacja maszyn elektronicznych.
• Automatyczna renowacja sprzętu wprowadzającego.

Slide Cam L stanowi część mechanicznego systemu ruchu. Jego ukształtowany profil roboczy kontroluje położenie lub przesuw połączonego wałka, sworznia, dźwigni lub elementu przesuwnego.

Układ napędowy maszyny wytwarza ruch poprzez silnik, wał, połączenie, cylinder lub inny siłownik, w zależności od projektu zespołu.

Krzywka przesuwna porusza się lub otrzymuje kontakt z powiązanym popychaczem mechanicznym. Jego profil określa, w jaki sposób podłączony mechanizm zmienia położenie.

Rolka, sworzeń, dźwignia lub prowadnica podążają za ukształtowaną powierzchnią roboczą krzywki. Prawidłowy kontakt pozwala na kontrolowanie i powtarzalność ruchu.

Podłączony mechanizm przemieszcza się wymaganą ścieżką działania. Ruch ten może wspomagać pozycjonowanie, przenoszenie, formowanie, prowadzenie lub inne działanie maszynowe, w zależności od zespołu.

Po zakończeniu skoku roboczego mechanizm powraca do pozycji wyjściowej poprzez napęd maszyny, siłę sprężyny, połączenie lub ruch wsteczny.

Sekwencja powtarza się podczas produkcji automatycznej. Stan krzywki, ustawienie, smarowanie i stan popychacza wpływają na spójność każdego cyklu.

Ponieważ krzywka przesuwna stanowi część połączonego mechanizmu, nieprawidłowy ruch może być spowodowany przez krzywkę lub inny element stykający się z nią.

Personel zajmujący się konserwacją powinien sprawdzić kamerę, gdy wystąpi którykolwiek z poniższych warunków:

Objawy te nie zawsze świadczą o uszkodzeniu kamery. Przed zamówieniem części zamiennych należy przeprowadzić pełną kontrolę mechanizmu.

• Utrzymuj mechanizm suwakowy wolny od luźnych cząstek.
• Słuchaj nietypowych dźwięków kontaktowych lub uderzeniowych.
• Obserwuj czy mechanizm chodzi płynnie.
• Sprawdź, czy nie występują widoczne luzy lub nietypowe wibracje.
• Rejestruj powtarzające się alarmy maszyny.

• Sprawdź profil roboczy krzywki.
• Sprawdź, czy nie ma rowków, zadrapań, odprysków, pęknięć lub deformacji.
• Sprawdź wałek stykowy lub sworzeń.
• Upewnij się, że popychacz obraca się lub porusza swobodnie.
• Sprawdź luz prowadnicy i stabilność mocowania.
• Sprawdź, czy elementy złączne są dobrze zamocowane.
• Wyczyść stare pozostałości zgodnie z procedurą konserwacji.
• W razie potrzeby stosuj wyłącznie określony smar.
• Porównaj ruch mechanizmu z normalną pracą maszyny.
• Rejestruj daty przeglądów i wymian.

• Potwierdź poprawność montażu po lewej stronie.
• Sprawdź, czy kamera nie koliduje z pobliskimi elementami.
• Jeśli jest to dozwolone, przesuń mechanizm ręcznie.
• Wykonaj test maszyny przy niskiej prędkości.
• Przestrzegać pełnego skoku roboczego.
• Sprawdź hałas, wibracje, opór i ruch powrotny.
• Sprawdź krzywkę po pierwszym uruchomieniu testowym.
• Dopuszczenie maszyny do produkcji dopiero po pozytywnej weryfikacji.

Potwierdź, że wymagana liczba jest dokładnie102031200508. Podobnie wyglądające numery mogą identyfikować inną krzywkę, stronę, rewizję lub zespół maszyny.

Ten produkt jest powszechnie identyfikowany jakoPrzesuń kamerę L, czyli krzywka po lewej stronie. Potwierdź stronę montażową na schemacie części maszyny.

W niektórych dokumentach dotyczących części zamiennych numer 102031200508 jest kojarzony z numerem MTPA018383AA. Podaj oba numery, prosząc o potwierdzenie zgodności.

Sprawdź, czy maszyna to AVKII, AVK2, czy inna powiązana konfiguracja maszyny automatycznego wstawiania.

Maszyny o tej samej nazwie modelu mogą zawierać różne części ze względu na zmiany produkcyjne lub aktualizacje mechanizmów.

Porównaj następujące szczegóły ze zdjętą kamerą:

• Ogólny profil.
• Ilość otworów montażowych.
• Lokalizacja dziury.
• Grubość komponentu.
• Orientacja lewa i prawa.
• Kształt powierzchni roboczej.
• Lokalizowanie funkcji.
• Oznaczenie numeru części.

Nie należy mylić numeru 102031200508 z prawą krzywką przesuwną, powszechnie określaną jako 102031200108.

Sprawdź rolkę prowadzącą, sworzeń, prowadnicę, dźwignię, sprężynę, wał i wspornik. Wspólna wymiana powiązanych zużytych części może zapewnić bardziej niezawodną naprawę.

Określ, czy potrzebujesz oryginalnego, nowego towaru, zatwierdzonego zamiennika, czy też innego warunku. Oferta powinna jasno opisywać dostarczany produkt.

Zdjęcia starej krzywki, pozycji montażowej, etykiety z numerem części i tabliczki znamionowej maszyny mogą pomóc w ograniczeniu błędów przy wyborze.

Lewa i prawa krzywka przesuwna mogą wyglądać podobnie, ale mogą mieć różne profile, orientacje lub szczegóły montażu. Nie należy ich traktować jako wymiennych bez potwierdzenia technicznego.

Etykieta produktu, oferta cenowa, lista pakowania i dokumenty wysyłkowe powinny konsekwentnie identyfikować numer części 102031200508.

Przed wysyłką element należy sprawdzić pod kątem:

• Widoczne pęknięcia.
• Uszkodzenie krawędzi.
• Odkształcenie.
• Nienormalna korozja.
• Uszkodzenie otworu montażowego.
• Zanieczyszczenie powierzchni.
• Ślady uderzenia.
• Stan opakowania.

Jeśli dostępna jest zatwierdzona próbka lub rysunek, profil produktu i elementy montażowe można porównać przed wysyłką.

Krzywkę należy indywidualnie zabezpieczyć, aby zapobiec uszkodzeniu styków podczas transportu.

Pakowaną ilość należy sprawdzić z zamówieniem klienta i listą przewozową.

Jako precyzyjna część mechaniczna, Slide Cam L należy chronić przed uderzeniami, wilgocią, zarysowaniami i kontaktem z innymi metalowymi elementami podczas transportu.

1. Potwierdź numer części.
2. Sprawdź powierzchnię produktu.
3. Chroń profil pracy.
4. Umieść komponent w indywidualnym opakowaniu wewnętrznym.
5. Zastosuj wyraźną etykietę z numerem części.
6. Użyj materiału amortyzującego wewnątrz kartonu eksportowego.
7. Przed zapieczętowaniem sprawdzić ilość.
8. Przygotuj komercyjną listę pakowania.

• Międzynarodowy kurier ekspresowy.
• Fracht lotniczy.
• Przesyłka łączona z innymi częściami maszyn AI.
• Usługa frachtu wyznaczona przez klienta.
• Skonsolidowana wysyłka eksportowa.

Najbardziej odpowiednia metoda zależy od ilości zamówienia, miejsca docelowego, wymaganej daty dostawy i instrukcji wysyłki klienta.

Aby przyspieszyć wycenę i sprawdzić kompatybilność, prosimy o podanie:

Kompletne informacje pomagają zmniejszyć opóźnienia w ofertach i zapobiegają zakupieniu niewłaściwej wersji maszyny.

Numer 102031200508 jest powszechnie identyfikowany jako Slide Cam L lub CAM (SLIDE). Jest to mechaniczny element ruchu znajdujący się po lewej stronie, stosowany w kompatybilnych zespołach maszyn automatycznego wprowadzania. W niektórych zapisach części jest to również kojarzone z odsyłaczem MTPA018383AA.

Komponent ten jest powszechnie wymieniany w urządzeniach do automatycznego umieszczania AVKII i AVK2. Jednakże kompatybilność może się różnić w zależności od numeru seryjnego maszyny, wersji produkcyjnej i pozycji montażu. Przed złożeniem zamówienia zawsze sprawdź BOM urządzenia i starą część.

Nie. Numer części 102031200508 jest powszechnie identyfikowany jako lewa krzywka, natomiast 102031200108 jest powszechnie identyfikowany jako prawa krzywka. Nie należy ich zamieniać, chyba że dokumentacja maszyny wyraźnie potwierdza kompatybilność.

Wymianę należy rozważyć, gdy krzywka wykazuje nadmierne zużycie, rowki, uszkodzenia spowodowane uderzeniami, odkształcenia, nieprawidłowe ślady styku lub gdy powiązany mechanizm wykazuje nieregularny ruch. Przed zamontowaniem nowej krzywki sprawdź rolkę, sworzeń, prowadnicę i elementy montażowe.

Proszę podać pełny numer części, model maszyny, numer seryjny maszyny, wymaganą ilość, zdjęcia starej krzywki, miejsce instalacji, kraj docelowy i preferowany stan produktu. Jasne informacje pozwalają na szybsze i dokładniejsze potwierdzenie kompatybilności.

SMT PARTS SUPPLY LTD dostarcza komponenty maszyn do automatycznego umieszczania, części zamienne do maszyn AI, krzywki ślizgowe, obcinaki, prowadnice, kołki, rolki, sprężyny, czujniki, silniki, podajniki, tablice sterujące i inne części sprzętu do produkcji elektroniki.

Do wyceny dlaPanasonic 102031200508 Kamera przesuwna L, prosimy o przesłanie:

• Pełny numer części.
• Nazwa produktu.
• Model maszyny.
• Numer seryjny maszyny.
• Wymagana ilość.
• Zdjęcia starych części.
• Zdjęcie pozycji montażowej.
• Kraj docelowy.
• Wymagany harmonogram dostaw.
• Wymóg stanu produktu.

Nasz zespół może pomóc w sprawdzeniu numeru części, porównaniu pozycji lewej i prawej, identyfikacji powiązanych komponentów, pakowaniu i ustaleniach dotyczących wysyłki międzynarodowej.

Uwaga dotycząca znaku towarowego:Panasonic, AVKII, AVK2 i nazwy pokrewne są znakami towarowymi lub identyfikatorami produktów należącymi do ich odpowiednich właścicieli. Nazwy te są używane wyłącznie do określenia kompatybilności sprzętu i zastosowań części zamiennych. Źródło, stan i autentyczność produktu należy potwierdzić w formalnej ofercie cenowej.
