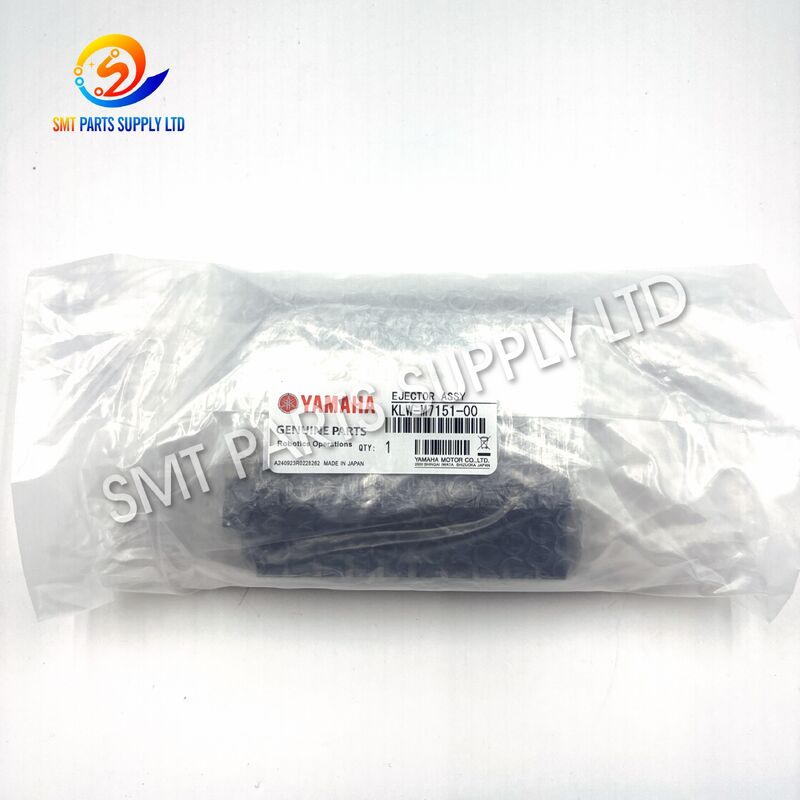

Yamaha KLW-M7151-00 Zawór elektromagnetyczny z króćcem i gwintowanym portem do YSM10 YSM20 YSM20R

Yamaha KLW-M7151-00 ZZB10-X177 Złącze wlotowe zaworu elektromagnetycznego YSM10 YSM20 YSM20R

Złącze wlotu powietrza z zaworem elektromagnetycznym Yamaha KLW-M7151-00 ZZB10-X177 to kompaktowy element złącza pneumatycznego przeznaczony do kompatybilnych maszyn umieszczających SMT serii YSM. Zapewnia stabilne połączenie pomiędzy przewodem sprężonego powietrza a odpowiednim zaworem elektromagnetycznym, eżektorem, kolektorem lub zespołem kontroli podciśnienia. Prawidłowo dopasowane złącze pomaga utrzymać bezpieczne trzymanie rurki, niezawodne przenoszenie przepływu powietrza i stałą reakcję pneumatyczną podczas szybkiego umieszczania komponentów.

Ten komponent jest odpowiedni do konserwacji maszyn YSM10, YSM20 i YSM20R, naprawy układu pneumatycznego, serwisowania zespołu zaworów i zarządzania zapasami części zamiennych. Połączone referencje KLW-M7151-00 i ZZB10-X177 pomagają zespołom zakupowym i konserwacyjnym dokładniej zidentyfikować wymagany komponent. Ponieważ wersje maszyn i konfiguracje pneumatyczne mogą się różnić, przed złożeniem zamówienia należy potwierdzić pełny numer części, złącze gwintu, średnicę rury, kierunek instalacji i wygląd usuniętej części.

Chociaż złączka wlotu powietrza jest stosunkowo niewielkim elementem, odgrywa ważną rolę w układzie pneumatycznym maszyny umieszczającej SMT. Uszkodzona, luźna, zanieczyszczona lub nieprawidłowo dobrana złączka może powodować niestabilny dopływ powietrza i wpływać na działanie podłączonego zaworu lub obwodu próżniowego.

Wyciek powietrza może wystąpić, gdy rurka nie jest całkowicie włożona, uszczelka złączki jest zużyta, gwint jest uszkodzony lub złącze zaworu jest zanieczyszczone. Ciągły wyciek może zmniejszyć dostępne ciśnienie powietrza i zwiększyć obciążenie sprężarki.

Powtarzający się montaż i demontaż rurki może stopniowo powodować zużycie wewnętrznej konstrukcji utrzymującej rurę. Zużyta złączka może nie utrzymać bezpiecznie przewodu pneumatycznego podczas ciągłej pracy maszyny.

Przekręcanie gwintu, nadmierne dokręcenie, użycie niewłaściwych narzędzi lub montaż pod niewłaściwym kątem może spowodować uszkodzenie gwintu złącza lub podłączonego portu zaworu. Uszkodzony gwint może uniemożliwić prawidłowe uszczelnienie.

Kurz, pozostałości oleju, wilgoć, materiał uszczelniający lub inne zanieczyszczenia mogą częściowo zablokować przejście złączki. Ograniczony przepływ powietrza może powodować opóźnioną reakcję pneumatyczną lub słabą wydajność podciśnienia.

Narzędzia konserwacyjne lub znajdujące się w pobliżu ruchome elementy mogą przypadkowo uderzyć w złączkę. Pęknięty lub zdeformowany korpus należy natychmiast wymienić, aby zapobiec nagłemu wyciekowi powietrza.

Zbyt mała rurka może nie uszczelnić prawidłowo, natomiast zbyt duża rurka może uszkodzić wewnętrzną konstrukcję blokującą. Rozmiar rurki należy zawsze mierzyć, a nie szacować wizualnie.

Maszyny serii YSM mogą wykorzystywać różne konfiguracje pneumatyczne w zależności od roku produkcji, specyfikacji głowicy, wersji zaworu lub rewizji maszyny. Podobnie wyglądające okucia nie podlegają automatycznej wymianie.

Wymiana zużytej lub uszkodzonej złączki KLW-M7151-00 ZZB10-X177 na prawidłowo zidentyfikowany element pozwala przywrócić bezpieczne połączenie sprężonego powietrza. Właściwy zamiennik zapewnia stabilny przepływ powietrza, niezawodne przełączanie zaworów, stałe wytwarzanie podciśnienia i zmniejszony wyciek pneumatyczny.

Prawidłowy wybór nie powinien zależeć wyłącznie od zdjęcia produktu. Należy wspólnie sprawdzić pełny numer części, konstrukcję korpusu, kierunek podłączenia, średnicę zewnętrzną rury, specyfikację gwintu, położenie montażowe i otaczający zespół zaworu.

Dokładny rozmiar rury, standard gwintu, materiał korpusu, wewnętrzna struktura uszczelnienia i odpowiednia wersja maszyny powinny zostać potwierdzone przed zakupem. Wizualnie podobne złączki pneumatyczne mogą mieć różne interfejsy i nie należy ich wybierać wyłącznie na podstawie wyglądu.

Poniższe elementy mogą być instalowane w tym samym układzie pneumatycznym, ale pełnią różne funkcje i nie podlegają automatycznej wymianie.

Złączka KLW-M7151-00 ZZB10-X177 może być używana podczas planowej konserwacji kompatybilnych maszyn SMT serii YSM. Nadaje się do wymiany złączek wykazujących nieszczelności, uszkodzenia mechaniczne, słabe mocowanie rury lub zużycie gwintu.

Gdy zawór elektromagnetyczny pozostaje sprawny, ale złączka wlotowa jest uszkodzona, wymiana tylko potwierdzonej złączki może przywrócić połączenie pneumatyczne bez wymiany całego zespołu zaworu.

Maszyny do umieszczania SMT wykorzystują obwody pneumatyczne i próżniowe do pobierania, trzymania, umieszczania i zwalniania komponentów elektronicznych. Stabilny przepływ powietrza wchodzący do zespołu zaworu lub eżektora pomaga w utrzymaniu niezawodnego działania układu próżniowego.

Używane maszyny YSM10, YSM20 i YSM20R mogą wymagać wymiany zużytych złączek pneumatycznych przed przywróceniem ich do produkcji. Podczas renowacji zaleca się kontrolę zaworów, rurek, złączek, filtrów i eżektorów.

Utrzymywanie zweryfikowanej złączki w lokalnym magazynie może skrócić przestoje maszyny, gdy oryginalny komponent ulegnie uszkodzeniu podczas produkcji lub konserwacji.

Producenci elektroniki i firmy usługowe SMT mogą magazynować tę złączkę zgodnie z ilością zainstalowanej maszyny, historią konserwacji, harmonogramem produkcji i międzynarodowym czasem dostawy.

Złączka zapewnia mechaniczne i pneumatyczne połączenie pomiędzy przewodem sprężonego powietrza a odpowiednim zaworem lub zespołem kontroli podciśnienia.

Czyste i suche sprężone powietrze dostarczane jest poprzez pneumatyczny układ dystrybucji maszyny.

Wąż pneumatyczny wkłada się do złączki zgodnie z wymaganą średnicą przewodu i sposobem podłączenia. Wewnętrzna struktura utrzymująca pomaga bezpiecznie utrzymać rurkę.

Łącznik tworzy szczelną ścieżkę pomiędzy rurką a wlotem zaworu. Właściwy montaż pomaga ograniczyć niepożądane straty powietrza.

Sprężone powietrze przepływa przez kanał wewnętrzny i wchodzi do podłączonego zaworu elektromagnetycznego, kolektora, eżektora lub generatora podciśnienia.

Układ sterowania maszyny aktywuje odpowiedni zawór. Następnie zawór kieruje, zatrzymuje lub uwalnia sprężone powietrze, zgodnie z cyklem umieszczania.

Dalszy obwód może generować podciśnienie, sterować uwalnianiem powietrza, wspomagać pobieranie elementów lub pełnić inną funkcję pneumatyczną.

Mały punkt nieszczelności układu pneumatycznego może mieć wpływ na kilka funkcji maszyny. Zmniejszony przepływ powietrza może prowadzić do powolnej reakcji zaworu, słabego wytwarzania podciśnienia, niestabilnej wydajności pobierania, problemów z uwalnianiem komponentów lub powtarzających się alarmów maszyny.

Dlatego złączkę należy sprawdzić łącznie z całym obwodem pneumatycznym, w tym rurką, filtrem, regulatorem ciśnienia, zaworem, wyrzutnikiem, kolektorem, tłumikiem, czujnikiem podciśnienia i elementami uszczelniającymi.

Użyj całościKLW-M7151-00odniesienie. Nie należy wybierać produktu wyłącznie według numeru częściowego KLW-M7151, ponieważ różne przyrostki mogą wskazywać na różne konfiguracje.

Sprawdź, czy ZZB10-X177 widnieje na usuniętej złączce, oryginalnym opakowaniu, BOM maszyny, karcie konserwacji lub etykiecie komponentu.

Określ, czy maszyna to YSM10, YSM20, YSM20R, czy inny model. Same informacje o serii maszyn mogą nie wystarczyć.

Aby potwierdzić rozmiar rurki, użyj dokładnego narzędzia pomiarowego. Nieprawidłowa średnica rury może spowodować wyciek lub uszkodzenie złączki.

Gwint musi pasować do otworu zaworu. Nieprawidłowe gwinty mogą uszkodzić korpus zaworu, uniemożliwić prawidłowe dokręcenie lub spowodować wyciek powietrza.

Sprawdź, czy oryginalna złączka jest prosta, zakrzywiona, zwarta, przedłużona lub wyposażona w specjalną konstrukcję kontrolującą przepływ powietrza.

Zamienna złączka powinna zapewniać wystarczający prześwit dla rury i otaczających ją elementów maszyny.

Przed zakupem określ czy zamówienie wymaga:

• Tylko złączka wlotu powietrza.
• Złączka z rurką pneumatyczną.
• Armatura z akcesoriami uszczelniającymi.
• Kompletny zawór elektromagnetyczny.
• Kompletny zespół wyrzutnika.
• Pneumatyczny zestaw konserwacyjny.

Aby uzyskać dokładne potwierdzenie, podaj:

• Jedno zdjęcie całkowicie zdemontowanego mocowania.
• Jedno zdjęcie ze zbliżeniem oznakowania.
• Jedno zdjęcie interfejsu wątku.
• Jedno zdjęcie przedstawiające osprzęt zamontowany na maszynie.
• Jedno zdjęcie etykiety podłączonego zaworu lub rozdzielacza.

Określ, czy zamówienie wymaga oryginalnego komponentu, kompatybilnego zamiennika, nowego urządzenia lub innego warunku. Ostateczne warunki dostawy powinny być wyraźnie zapisane w ofercie.

Instalacja powinna być przeprowadzona przez przeszkolony personel konserwacyjny zaznajomiony ze sprzętem do umieszczania SMT i systemami pneumatycznymi.

• Zatrzymaj maszynę w bezpieczny sposób.
• Odciąć dopływ sprężonego powietrza.
• Zwolnić całe resztkowe ciśnienie powietrza.
• W razie potrzeby odłączyć zasilanie elektryczne.
• Wyczyść obszar konserwacji.
• Potwierdź specyfikację złączki zamiennej.
• Sfotografuj oryginalne prowadzenie rur.
• Przygotuj odpowiednie narzędzia.

• Unikaj wątków krzyżowych.
• Rozpocznij nić ostrożnie, ręcznie.
• Nie używaj niekontrolowanej siły dokręcania.
• Trzymaj zanieczyszczenia z dala od otworu zaworu.
• Stosuj wyłącznie zatwierdzoną metodę uszczelniania.
• Przetnij rurkę pneumatyczną prostopadle.
• Włóż rurkę całkowicie.
• Zachowaj oryginalne prowadzenie rur.
• Unikaj ostrych zakrętów rur.

• Stopniowo przywracaj ciśnienie powietrza.
• Sprawdź złączkę pod kątem wycieków.
• Lekko pociągnąć rurkę, aby potwierdzić jej zamocowanie.
• Sprawdź reakcję zaworu.
• Przetestuj funkcję związaną z podciśnieniem.
• Uruchom kontrolowany cykl maszyny.
• Zapisz datę wymiany i numer części.

Numery referencyjne KLW-M7151-00 i ZZB10-X177 można sprawdzić w odniesieniu do zamówienia klienta i informacji potwierdzających.

Korpus okucia należy sprawdzić pod kątem pęknięć, odkształceń, korozji, zanieczyszczeń, śladów uderzeń lub innych widocznych uszkodzeń.

Gwint powinien być czysty i wolny od widocznych uszkodzeń, które mogłyby uniemożliwić prawidłowy montaż.

Złącze rurki i mechanizm zwalniający można sprawdzić pod kątem widocznych uszkodzeń, zanieczyszczeń lub deformacji.

Gdy klient dostarczy wyraźne zdjęcia lub próbkę fizyczną, zamiennik można porównać pod kątem kształtu korpusu, oznakowania, kierunku połączenia i ogólnego interfejsu.

Każdą okucie należy chronić przed kurzem, wilgocią, uderzeniami i ruchami podczas transportu międzynarodowego.

Wilgoć, olej i kurz mogą wpływać na złączki, zawory, uszczelki, filtry i eżektory. Postępuj zgodnie z wymaganiami producenta maszyny dotyczącymi konserwacji układu pneumatycznego.

Uszkodzona, stwardniała, porysowana, spłaszczona lub nieprawidłowo przycięta rurka może nadal przeciekać nawet po wymianie złączki.

Gdy wydajność podciśnienia pozostaje niestabilna, należy sprawdzić system przed i za systemem, zamiast wymieniać tylko jeden element.

Częste wyjmowanie rurki może przyspieszyć zużycie końcówki rurki i mechanizmu utrzymującego.

Fabryki obsługujące wiele maszyn YSM powinny przechowywać rozsądną liczbę potwierdzonych okuć na potrzeby konserwacji awaryjnej.

Nie. Ta lista opisuje głównie pneumatyczną złączkę wlotu powietrza. Zawór elektromagnetyczny, eżektor, kolektor, rura pneumatyczna i akcesoria montażowe są uwzględniane tylko wtedy, gdy są wyraźnie określone w ofercie.

Odnosi się to do zgodnych zastosowań serii YSM, ale wersje maszyn mogą wykorzystywać inne konfiguracje zaworów lub złączy. Przed złożeniem zamówienia należy potwierdzić pełny numer części, rozmiar rurki, gwint i zdjęcie usuniętej części.

Podobny wygląd nie gwarantuje kompatybilności. Różne łączniki mogą wykorzystywać różne gwinty, średnice rur, kanały przepływu powietrza, struktury uszczelniające, długości korpusów lub kierunki montażu.

Proszę podać model maszyny, pełny numer części, wymaganą ilość, zdjęcia usuniętych części, średnicę rury, szczegóły gwintu, stan produktu, kraj dostawy i przewidywaną datę dostawy.

Sprawdź rurkę pneumatyczną, powierzchnię cięcia rury, gwint złącza, przyłącze zaworu, metodę uszczelniania, kolektor, korpus zaworu, eżektor, filtr, regulator i pobliskie połączenia. Wyciek może pochodzić z innego elementu.

Aby otrzymać szybką i dokładną wycenę, prosimy o przesłanie następujących informacji:

• Pełny numer części: KLW-M7151-00.
• Model komponentowy: ZZB10-X177.
• Dokładny model maszyny.
• Wymagana ilość.
• Wyraźne zdjęcia produktów.
• Średnica zewnętrzna rury.
• Szczegóły wątku lub portu.
• Wymagany stan produktu.
• Kraj dostawy.
• Preferowana metoda wysyłki.
• Oczekiwany termin dostawy.

Nasz zespół sprzedaży może zapewnić pomoc w identyfikacji produktu, potwierdzenie dostępności, szczegóły oferty, informacje o opakowaniu, szacowany czas przygotowania, opcje wysyłki i łączną dostawę części zamiennych SMT.

Aby przyspieszyć przetwarzanie, dołączKLW-M7151-00 ZZB10-X177w temacie zapytania i załączyć wyraźne zdjęcia usuniętego mocowania i pozycji montażu.
